Ответ: "Раз на раз не приходится".
Выделяем ту часть схемы которая должна стать частью вновь создаваемой микросхемы (узлы и компоненты станут красными).
Открываем вкладку Circuit, выбираем Create Subcircuit..., в появившемся окне с названием Subcircuit напротив Name: пишем название нового компонента латинскими буквами
Нажимаем ниже кнопку Copy from Circuit.
Появится окно, которое можно закрыть, оно нужно, если понадобится что-то подредактировать внутрисхемно вашего компонента.
Созданный новый компонент нужно вытащить на рабочее поле из значка Favorites (который похожий на таблицу), он расположен на панели инструментов в нижнем ряду, самый крайний слева.
Теперь удаляем всё лишнее и оставляем только созданный компонент (прямоугольник с выводами и названием посередине).
Сохраняем схему как обычно, в удобном для вас месте, с названием компонента.
Готово.
Теперь если нам понадобится этот компонент, достаточно открыть с ним схему, скопировать его в буфер обмена и вставлять уже в другие проекты.
Вывода желательно располагать горизонтально, чтобы не запутаться в последующем, так как надписей наименований выводов здесь не будет и вспоминать придётся либо по спецификации, либо подсматривая внутрисхемно.
Пример работы созданной таким образом микросхемы К155АГ3:
Цитата:
Заодно глянул цену:
- если прибор работает от 4-х последовательных аккумуляторов по 1,2В, их суммарное напряжение 4,8В, можно использовать супервизор на 4,2В. Когда аккумуляторы разрядятся до 1,05В, он сработает.
- если прибор работает от 2-х последовательных аккумуляторов 4,2В, их суммарное напряжение 8,4В, можно использовать супервизор на 6,4В. Когда аккумуляторы разрядятся до 3,2В, он сработает.

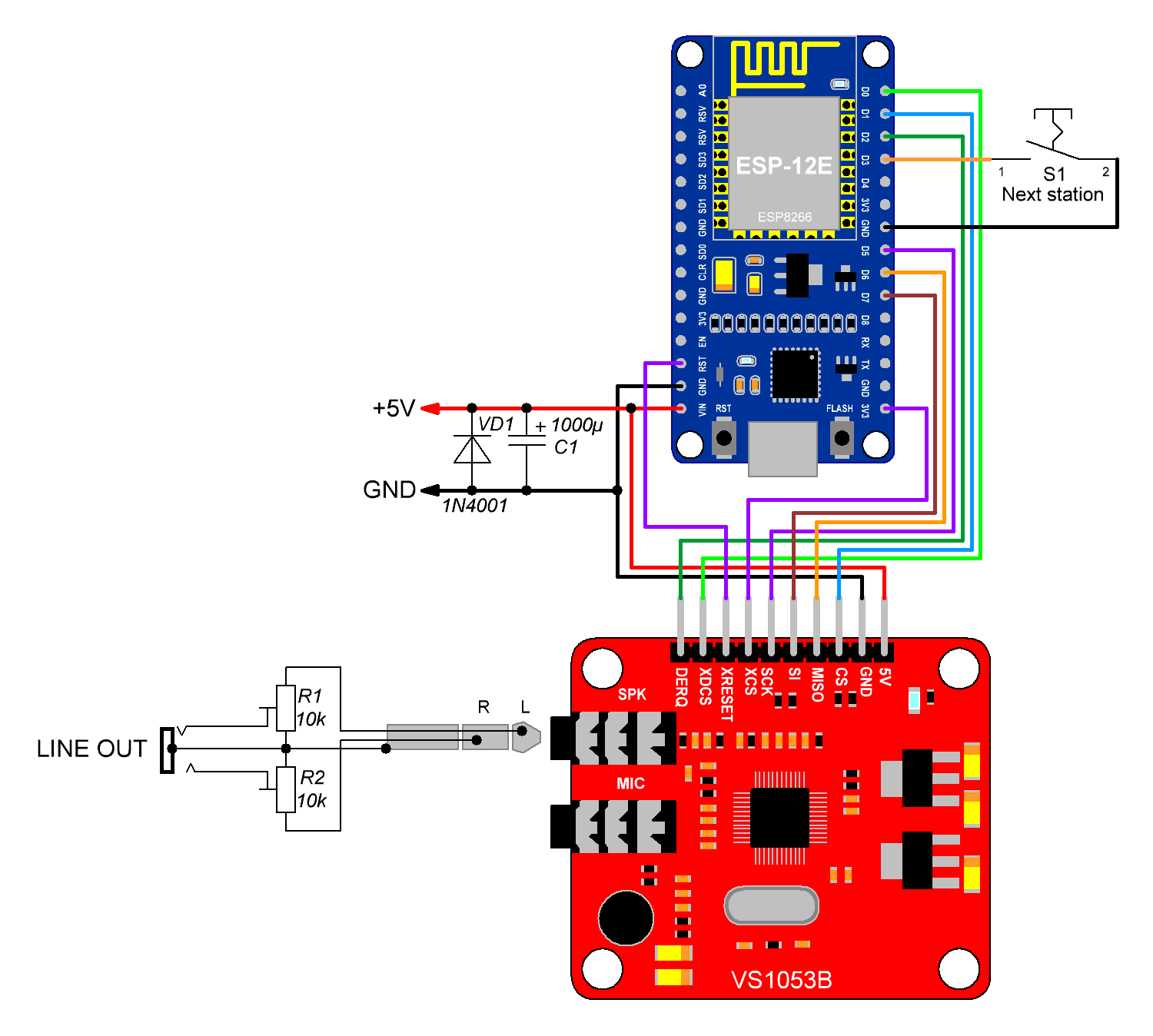

Есть: Есть такой вариант схемы: Это страницы из журнала: Русская прошивка:
К нам по адекватной цене только с алиэкспресса подделки/реплики этой платы можно будет заказать.
НО лучший вариант - два последовательно.

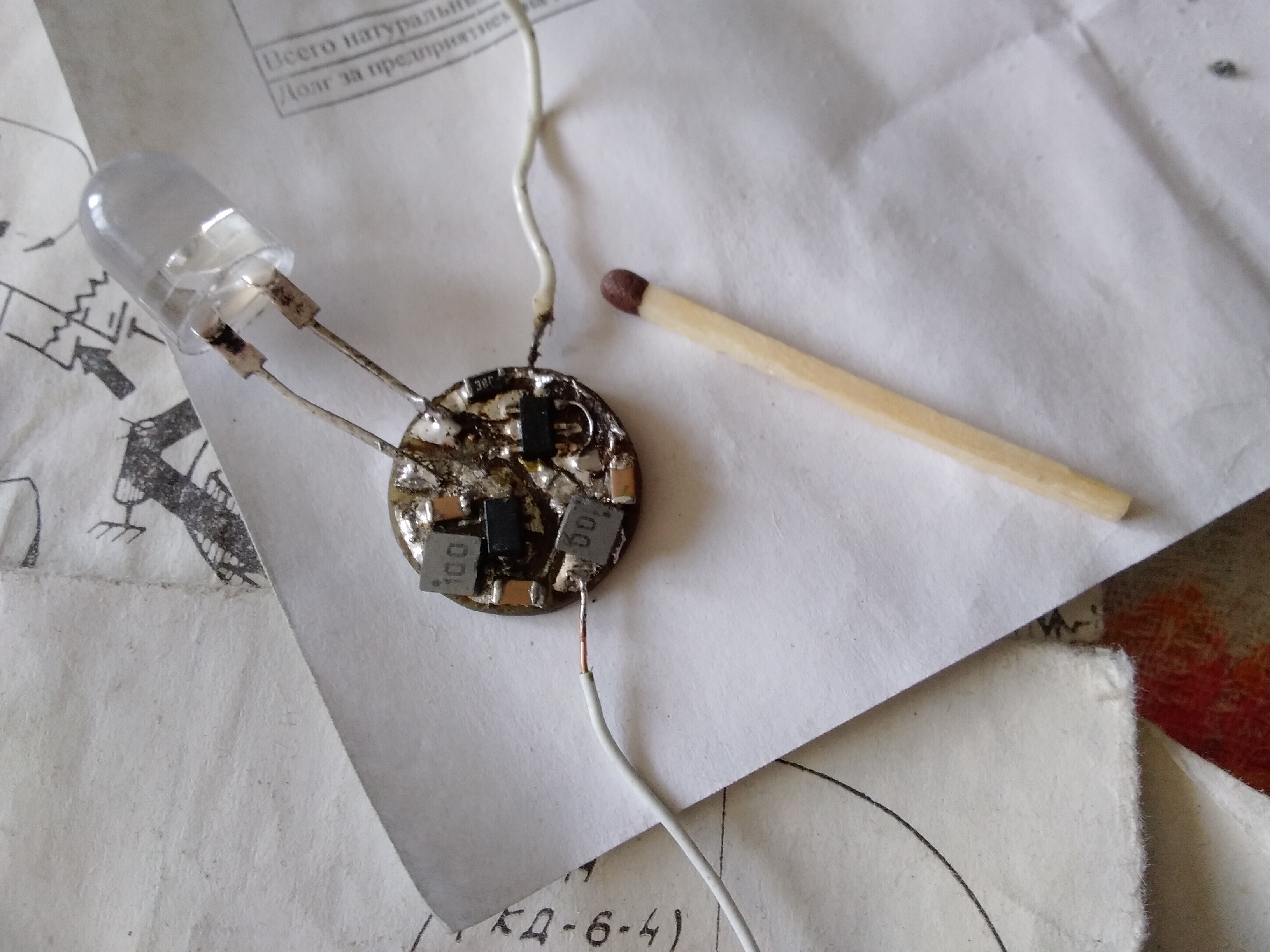

Литиевый аккумулятор, драйвер по схеме "сепик":

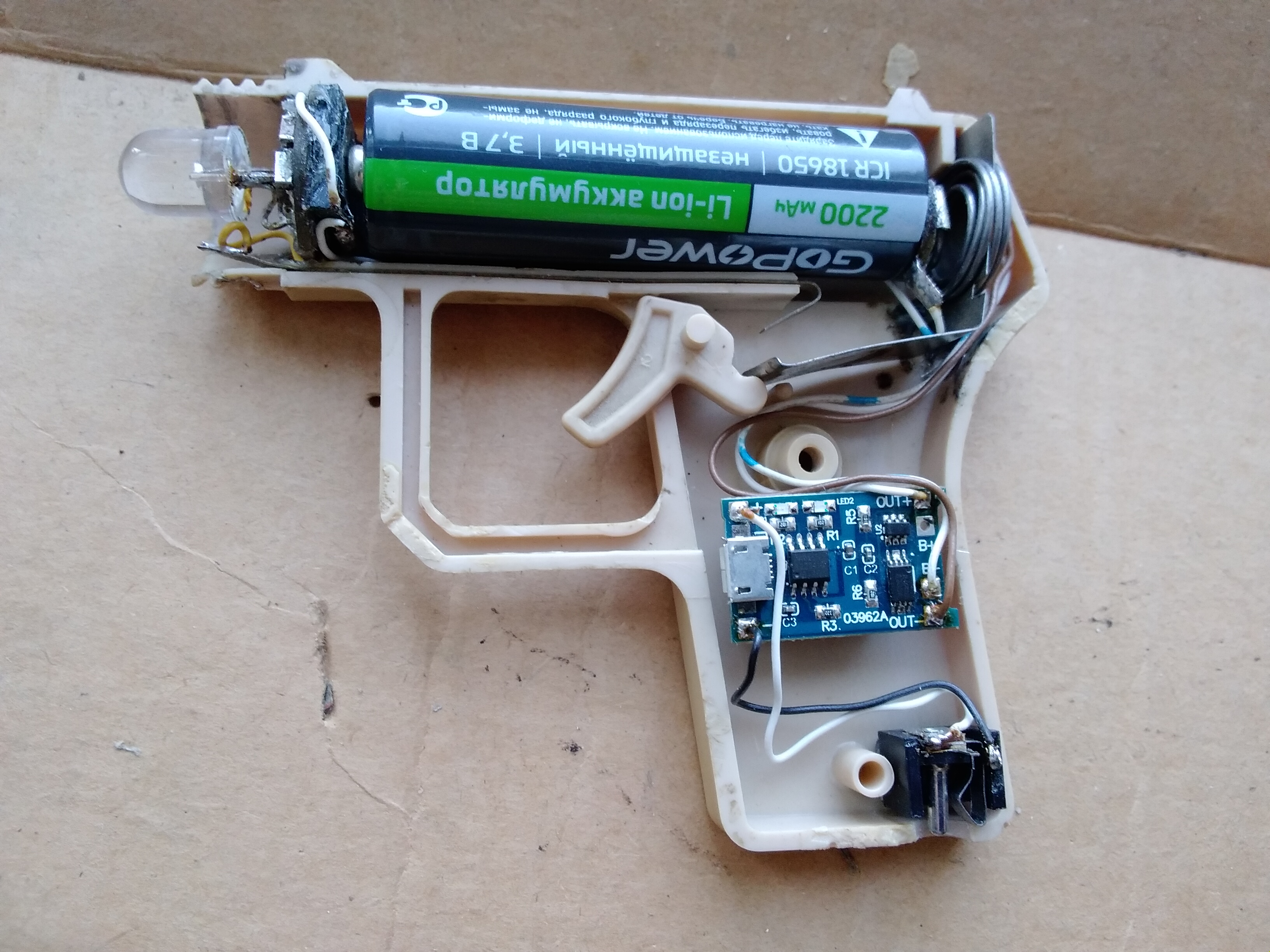

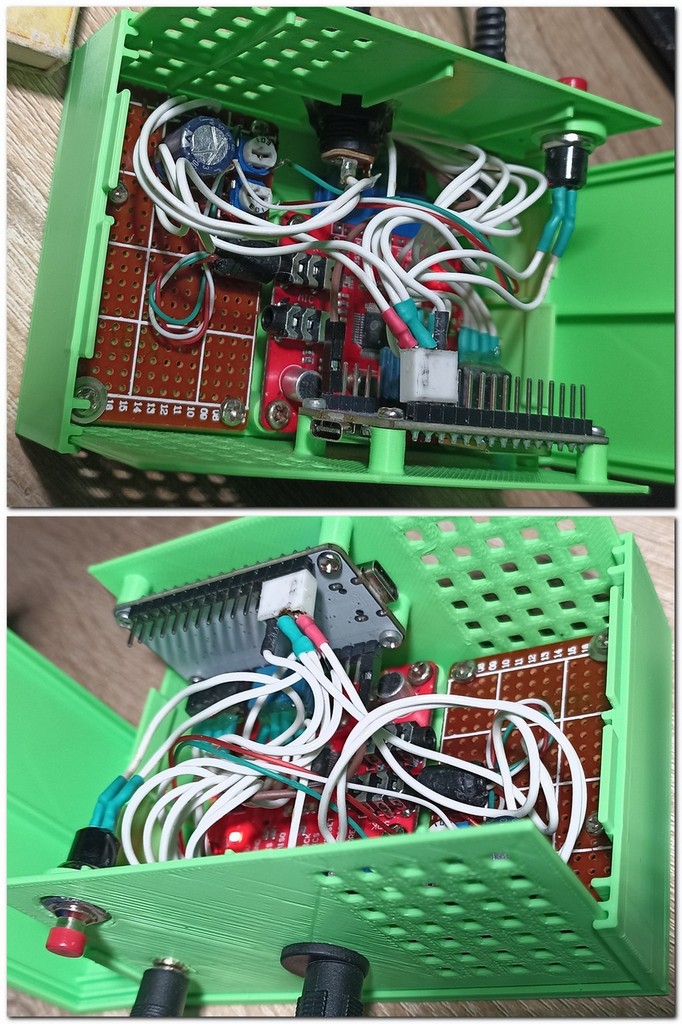

Внутри:

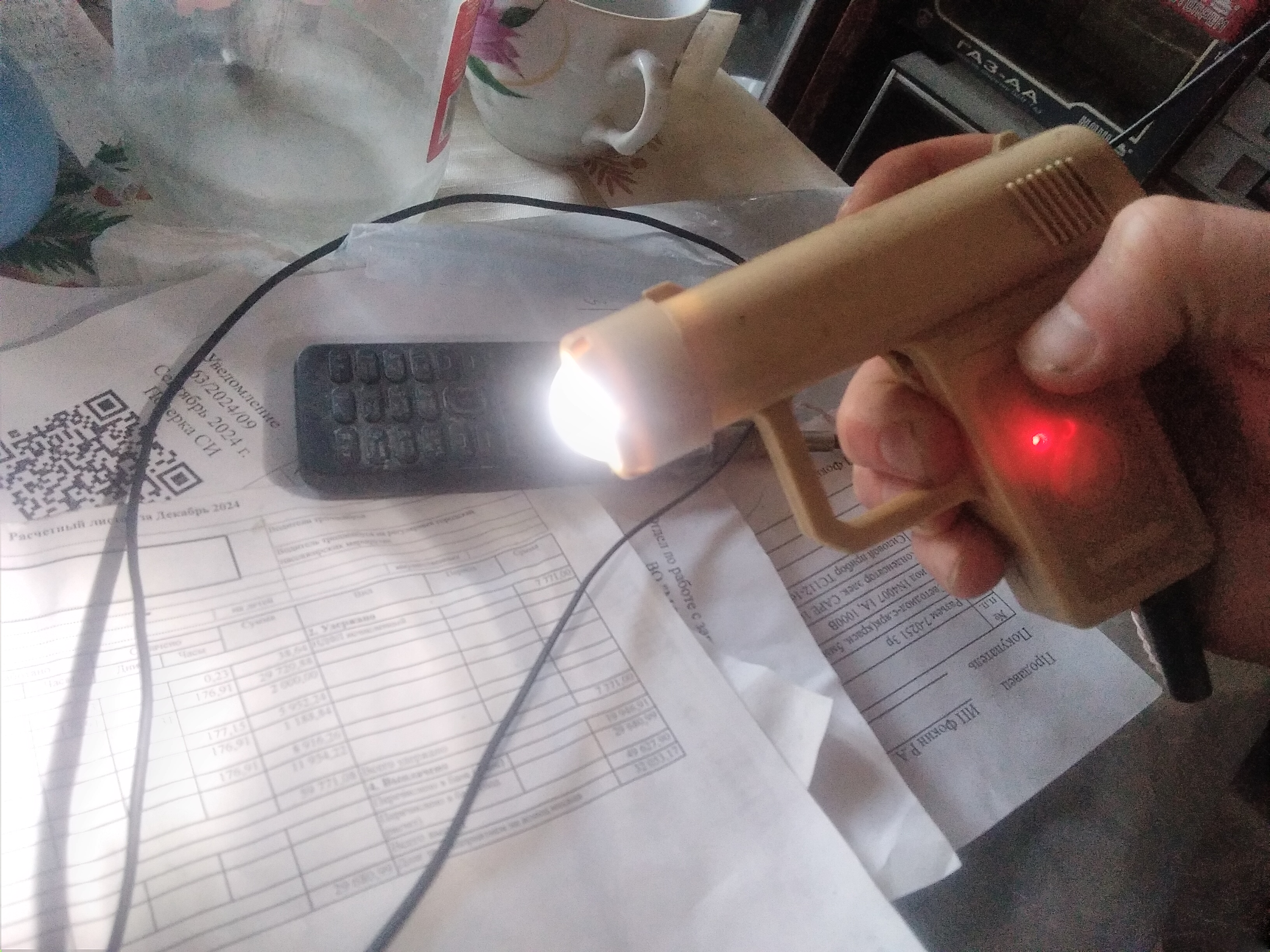

В работе:
